Modele ACES
Aircombat modeli skalowanych to nieco trudniejsza i bardziej kosztowna kategoria modelarstwa lotniczego aircombat niż kategoria ESA.
Electric Simple Aircombat to piankowe, elektryczne modele zbliżone wyglądem do oryginału ze swojej epoki ale kategoria ACES to półmakiety latających w danej epoce samolotów. Dokładne skalowanie wymiarów sprawia, że modele myśliwców są podobne wielkością do modeli ESA ale modele samolotów przechwytujących, wsparcia pola walki czy bombowców sa dwa lub trzy razy większe od myśliwców a walka w powietrzu tych rożnych wielkościowo modeli bardzo przypomina walkę prawdziwych maszyn.
Znaczna sztywność konstrukcji, ciężar i moc stosowanych silników wpływa na zachowanie modelu w powietrzu.
Model samolotu IŁ-2 o rozpiętości 1,3m, wadze około 1,5 kg z silnikiem spalinowym 4cm3 rozpędzający się do 150km/h nie da się porównać z modelem ESA tego samego samolotu o wadze 450g, rozpiętości 0,85cm z predkością lotu ok. 80km/h .... mimo, że modele odwzorują ten sam samolot to zupełnie inne modele i zupełnie inne doznania pilotów w trakcie prowadzonej rywalizacji.

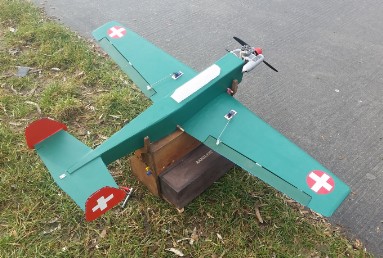

C3603 THUN
W ramach Stowarzyszenia Aircombat Kraków rozwijamy projekt modelu C3603 THUN i takimi modelami głównie startujemy w zawodach.
Samolot mało znany i raczej przecietny jeśli chodzi o dokonania w trakcie II wojny światowej ale posiadający prawie kwadratowy przekrój kadłuba umożliwił wykorzystanie lekkiego materiału konstrukcyjnego - poliwęglanu
Lakki kadłub i lekka innowacyjna konstrukcja skrzydła sprawiają, że nasze modele stały się bardzo znane na zawodach w Polsce i budzą respekt innych środowisk modelarskich zajmujących się aircombatem.
Budowa modelu C3603 nie jest zbyt skomplikowana a zatem nie jest też zbyt kosztowna co ma istoten znaczenie przy ewentualnej kolizji która najczęściej jest końcem działalności danego modelu.

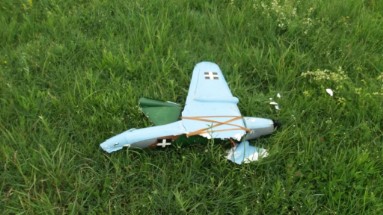

Zderzenia przy prędkościach rzędu 140-150km/h nie są rzadkością.
Percepcja pilota choć wytrenowana i najlepsza nie pozwala często na uniknięcie takich zdarzeń dlatego jadąc na zwody każdy zabiera co najmniej dwa modele a najlepiej mic ich wykonnaych więcej i nie martwić się kolejne rundy eliminacji w drodze do walki finałowej w której podobnie jak w ESA zawsze startuje 7 zawodników.

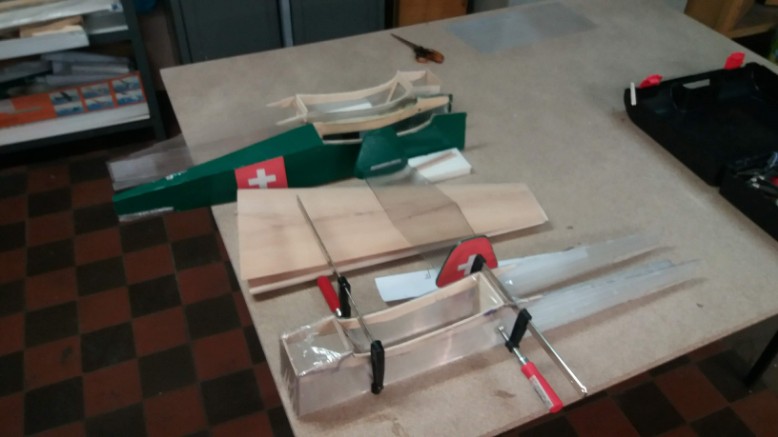

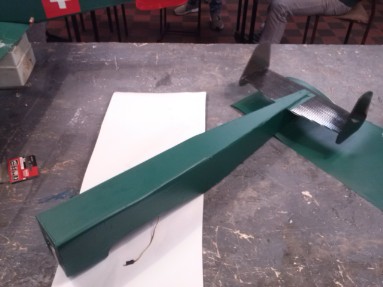

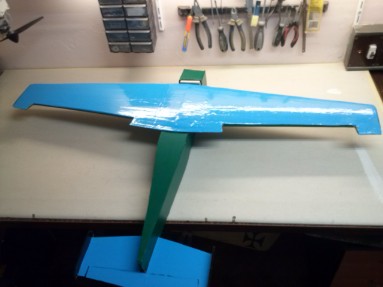

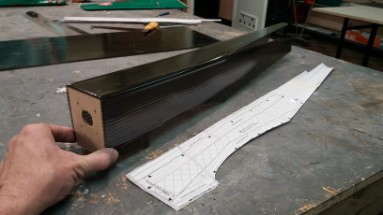

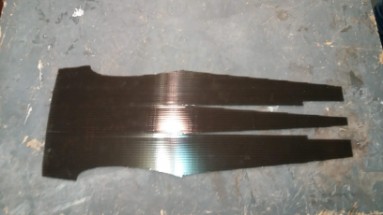

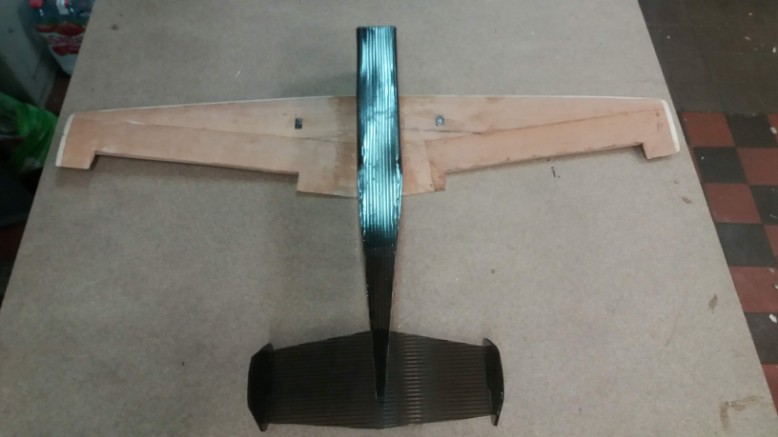

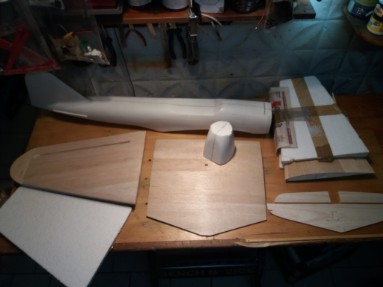

Kadłub modelu powstaje z płyty poliwęglanu i łączony jest klejem polimerowym oraz punktowo klejem na ciepło

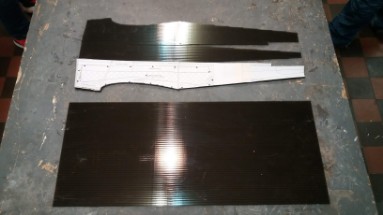

z jednego arkusza płyty można zbudwać 6 kadłubów modeli

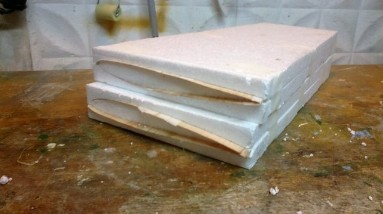

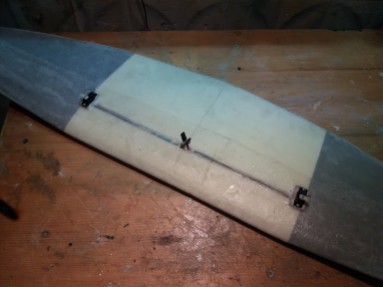

Skrzydło powstaje w technologii tradycyjnej tj. rdzeń styropianowy oklejony balsą lub fornirem ale lżejsze skrzydło powstaje ze wzmocnionego styroduru pokrytego folią PVC.
Takie skrzydło waży około 220g i jest lżejsze od skrzydła rdzeń styro+balsa o około 100g.
Ta technologia jest tajemnicą naszej pracowni modelarskiej :-)

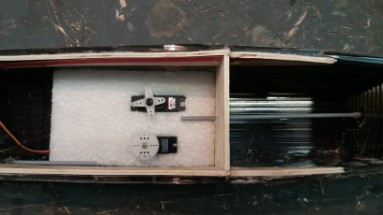

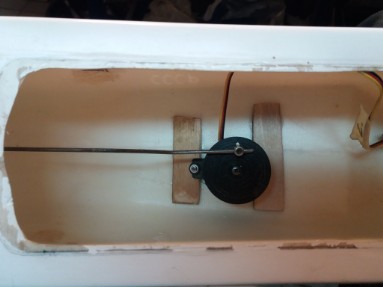

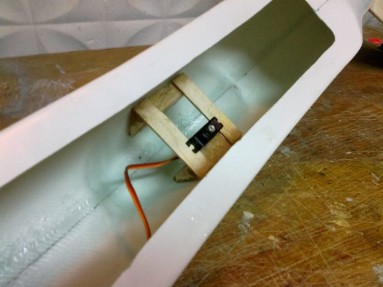

wyposażenie naszych modeli to serwo HS-82Mg na ster wysokości oraz serwa TpMG90S na lotki i gaz, zasilanie to pakiety 2s 500mAh oraz BEC.
Nie stosujemy wyłączników zasialnia a zbiornik paliwa ograniczony został mdo 150mml .... co wystarcza na 8 minut lotu.
Proste kształty modelu, pokrycie cienką folią PVC i redukcja wagi na każdym etapie budowy modelu pozwala na osiągnięcie wagi finalnej na poziomie 1100g co przy rozpiętości około 112cm i silniku 4cm3 daje nieprzeciętne możliwości lotu tego modelu.
Najlepszym podsumowaniem możliwości tego modelu jest moje II miejsce na zawoadch w Płocku w roku 2020 i drugie miejsce na tych zawodach w sezonie 2021 Damiana Śliwy :-)
Model daje możliwości a osiągnięty wynik to indywidualna dusypozycja dnia zawodnika i jak zawsze odrobina szczęścia - BRAWO DAMIAN :-)

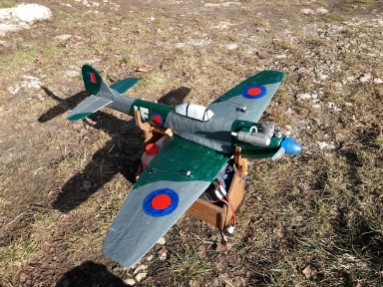

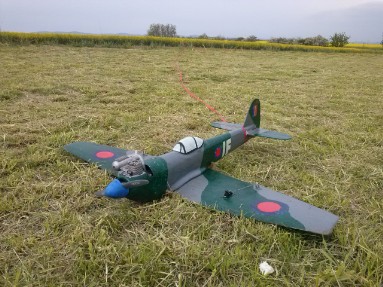

Tempest MK1

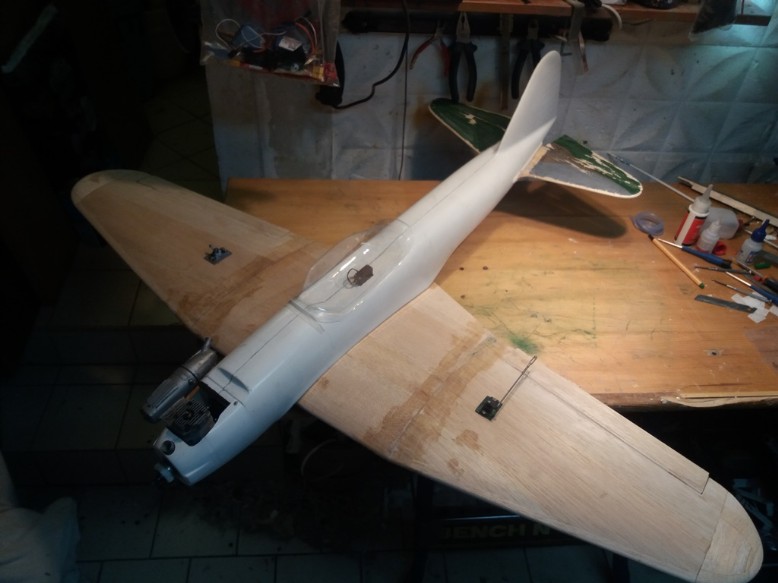

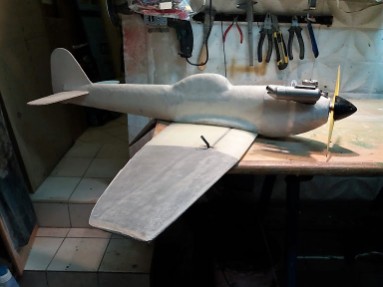

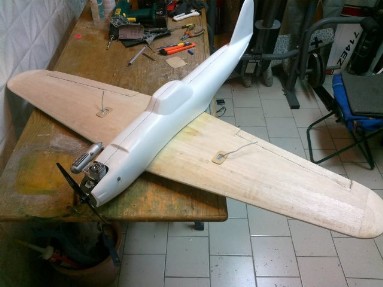

W ramach poszukiwań szybkiego i dynmicznego modelu do walki aircombat zbudowałem też model Tempesta - całkowicie laminatowa konstrukcja która doskonale sprawadza się w walce, jest trwała i odporna na drgania silnika.
Ekspertymentując z róźnymi technikami wykonania skrzydła, model stosowany obecnie na zawodach waży 1270g - jest zatem cięższy od C3603 przy nieco mniejszej rozpiętości skrzydła ale to dobra konstrukcja.

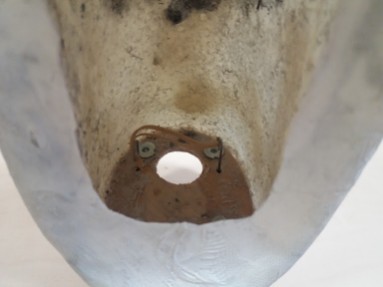

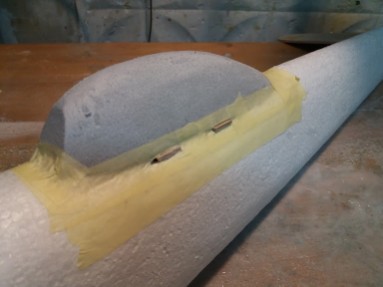

kadłub powstał na styropianowym rdzeniu traconym, to laminat żywicowy o trzech różnych grubościach poszycia i węglowym wzmocnieniou strefy silnikowej.

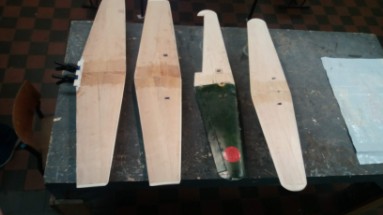

Maska silnika również laminatowa, podobnie jak ster kierunku. Stery wysokości z dwóch warstw balsy 2mm sklejonej na tkaninie szklanej 80g.m2
Budowa takich konstrukcji to bardziej zaawansowane modelarstwo a techniki laminowania i laminowania próżniowego przeznaczone są dla modelarzy w pewnym doświadczeniem. W ramach Stowarzyszenia i prowadzonych zajęć modelarskich, również takie techniki modelarskie są dostępne i można się ich nauczyć na zajęciach :-)
Silnik spalinowy 4cm3 i paliwo około 20% nitro to dla tego modelu codzienność i podstawa nieprzeciętnych osiągów.
Regulamin zawodów ściśle określa wymiary modelu, ilość obrotów silnika, wagę, cięciwę płata i wysokość profilu ... uzyskanie zatem szybkiego i dobrze trzymającego się powietrza modelu jest wyzwaniem dla modelarza... pochodna jego umiejętności projektowych i wykonawczych.

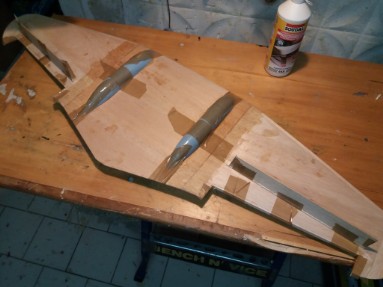

Budowa laminatowego skrzydła to wyzwanie któremu nie każdy modelarz podoła a takie skrzydło wykorzystuję własnie w tym modelu.
Szerokie i owalne skrzydło Tempesta powstało na formie negatywowej a najlżejsze udało się wykonać w technice laminowwania próżniowego i waży jedynie 305g.

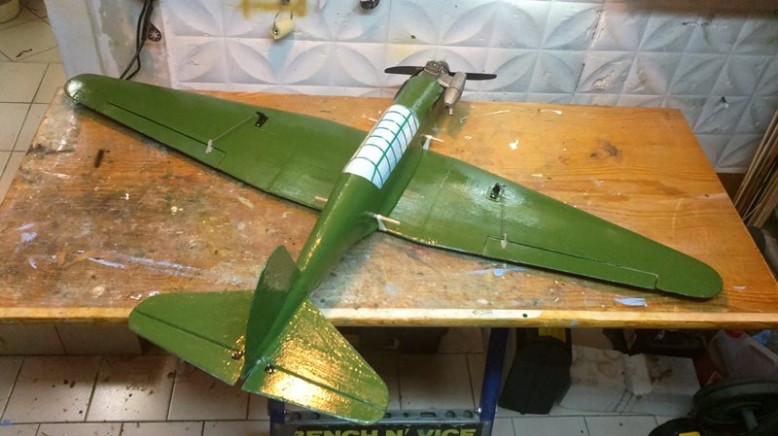

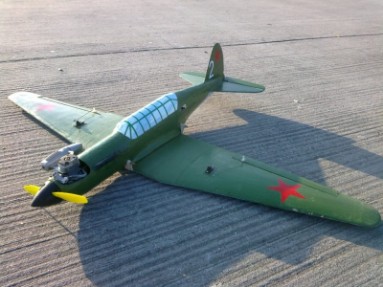

SU-4

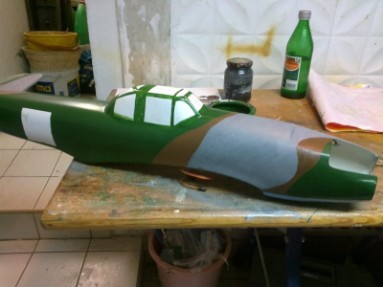

To pierwszy mój model aircombat jaki wykonałem całkowicie samodzielnie w poznawanej i rozwijanej później technice laminowania na formie traconej.
Samolot powstał jedynie jako protyp i wersja rozwojowa samolotu wsparcia pola walki SU-2. To konstrukcja zasłużona w czasie wojny ale wyposażona w silnik gwiazdowy a zatem o dość sporym oporze czołowym co w modelach aircombat nie jest zbyt pożądane. Su-4 miał eksperymentalnie zabudowany silnik rzędowy i znacznie przedłuzony nos popdobnie jak kiedyś amerykanie z samolotu P-36 zrobili P-40 ... tyle, że z lepszym skutkiem :-)

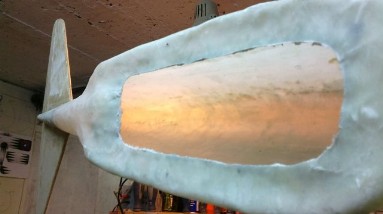

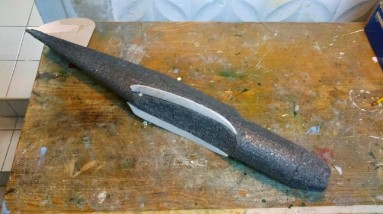

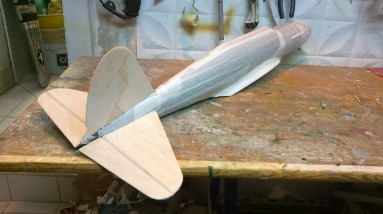

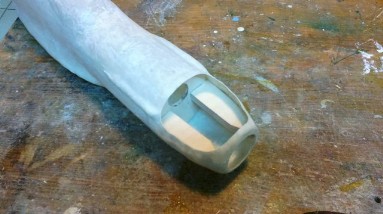

Rdzeń ze styroduru, odpowiednio uformowany i wyposażony w balsowy ogon został pokryty papierem, potem natłuszczony a następnie wykonałm laminat szklany o jednorodnie uzyskanej gramaturze około 330g

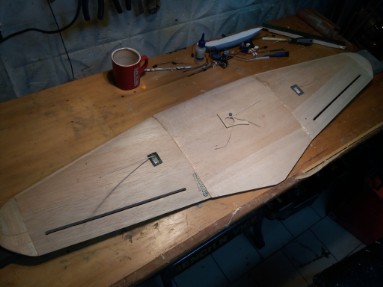

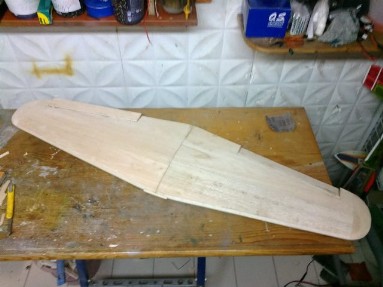

Skrzydło powstało na rdzeniu styropianowym pokrytym balsą 1mm w części środkowej laminowane tkaniną 50g/m2
Model wyposażony w serwo MG-92 na ogon oraz MG-90 na lotki, silnik Os Max-25AX oraz zbiornik 175ml waży do lotu 1,37 kg, to szybki model ale z racji dużej rozpietości skrzydła 133cm nie jest bardzo zwrotny, to dobry kombat - wół roboczy na każde zawody :-)

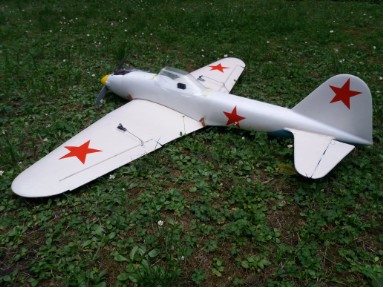

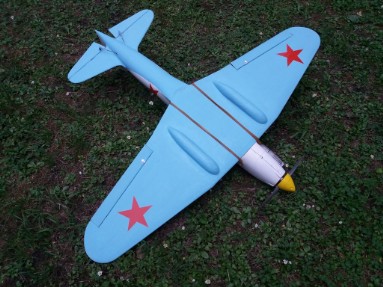

IŁ-2
Druga konstrukcja to Czeski zestaw elementów do budowy który zawiera gotową kształtkę laminatową kadłuba oraz oklejone balsą laminatowe rdzenie.
Budowa takiego modelu nie jest trudna i trwa około 2 tygodnie.
Ił- ma olbrzymią powierzchnię skrzydła i rozpiętość prawie 1,3m przy silniku 4cm3 i uzyskaniu niskiej wagi to model zdolny do dobrych wyników na zawodach.
Najcześciej modele IŁ-2 ważą około 1,4-1.45kg i choć mają doskonałe właśności lotne nie uzyskują nadprzeciętnych prędkości a to utrudnia prowadzenie walki.
Sukces zależy tylko od wyprzedzenia w skręcie a to technika którą trzeba opanować, przy jej wykorzystaniu latanie IŁ-em daje sporo satysfakcji.
Wcześniejszy zestaw do aircombatu tego modelu był polskiego producenta, złożony z analogicznych elemntów miał nieco inny obrys płata.
Udany model którym latałem trzy sezony a w malowaniu faszystowskich Węgier trudno było rozpoznać, że to radziecki IŁ-2
